为佳明fenix 7开发表盘，随机背景图片切换

gvhi

24 Mar 2024 • 9 min read

去年大水博主海淘买了一块Garmin智能手表，fenix 7。这款手表属于户外运动手表，配置MIP反射式屏幕，带太阳能充电。功能和续航都还可以，就是表的厚度戴在俺的小手腕上略显手腕更小。

昨天下载了ConnectIQ，即佳明的应用商店。翻找了一下表盘应用，并没有找到我想要的。

智能手表因为电池容量很小，所以WatchFace程序的运行效率就至关重要。商店的表盘适配了好多型号，各个手表支持的特性又不尽相同，开发者为了做适配，势必会执行很多分支判断。而俺就一个fenix，何不就这个型号开发一个表盘呢，这样就能保证无任何多余代码。

博主吐槽：现在的手机App真有必要做那么大吗，都TM先别加feature了，能把没用的玩意删了吗？真没必要使用一个库的小函数，而引入整个lib。大部分App全TM是缝合怪。

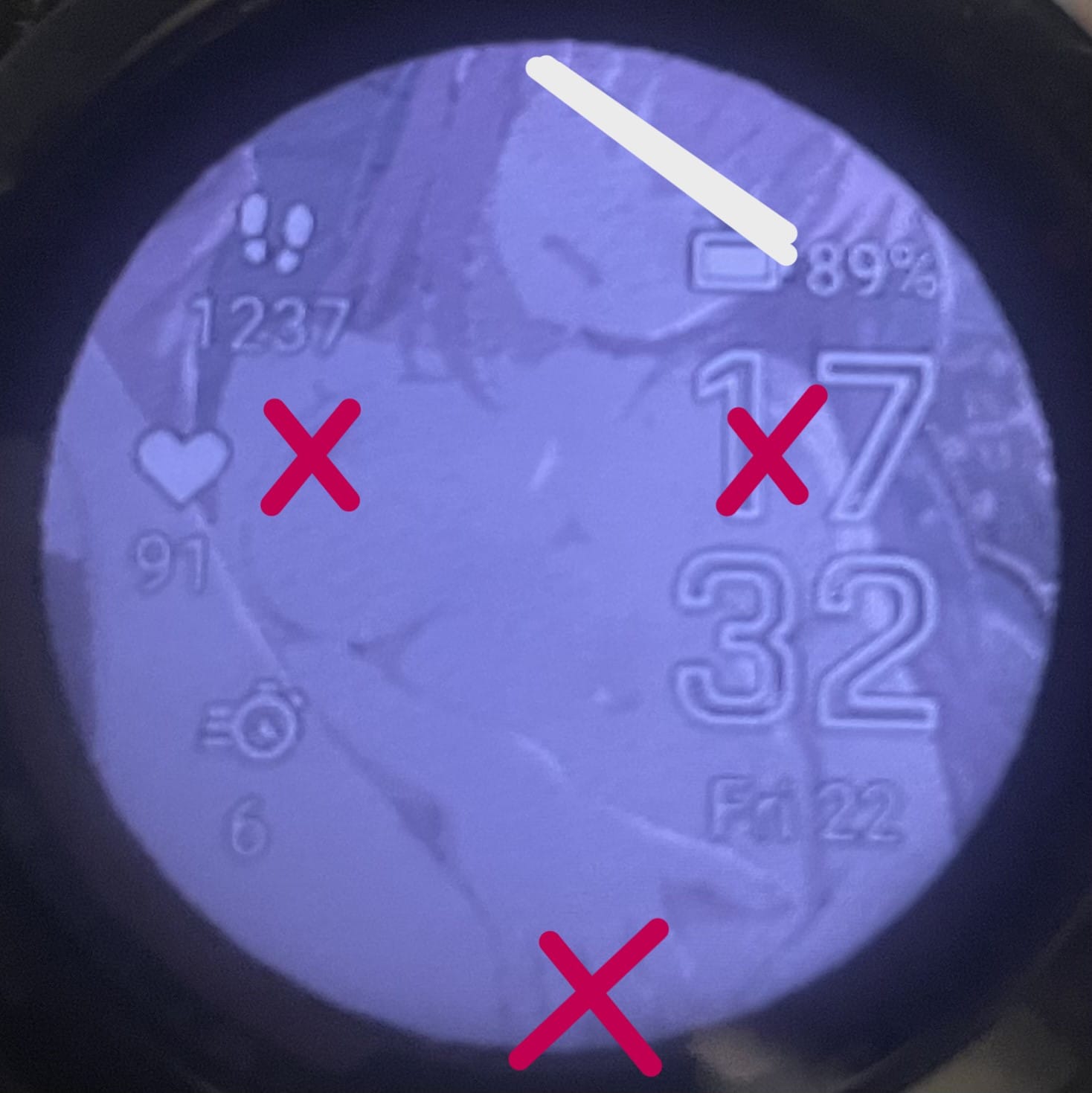

ConnectIQ Face It允许用户定制自己的表盘，但是背景只能使用一张。而且显示信息由于背景图的存在，导致看不清（实拍如下图NSFW）。我要做的是背景图15分钟换一张，并且当抬起手腕看手表时，背景图隐藏，突出文字显示。

NSFW

Garmin为开发者提供了SDK，使用Monkey C语言。俺也是第一次接触这个猴子C，对于有编程经验的码农可以直接上手，类似Java和JS的缝合怪。

Monkey C

api文档保持打开状态，随用随查。

Toybox

以示例为基础

按照文档创建一个WatchFace项目。

Connect IQ Basics

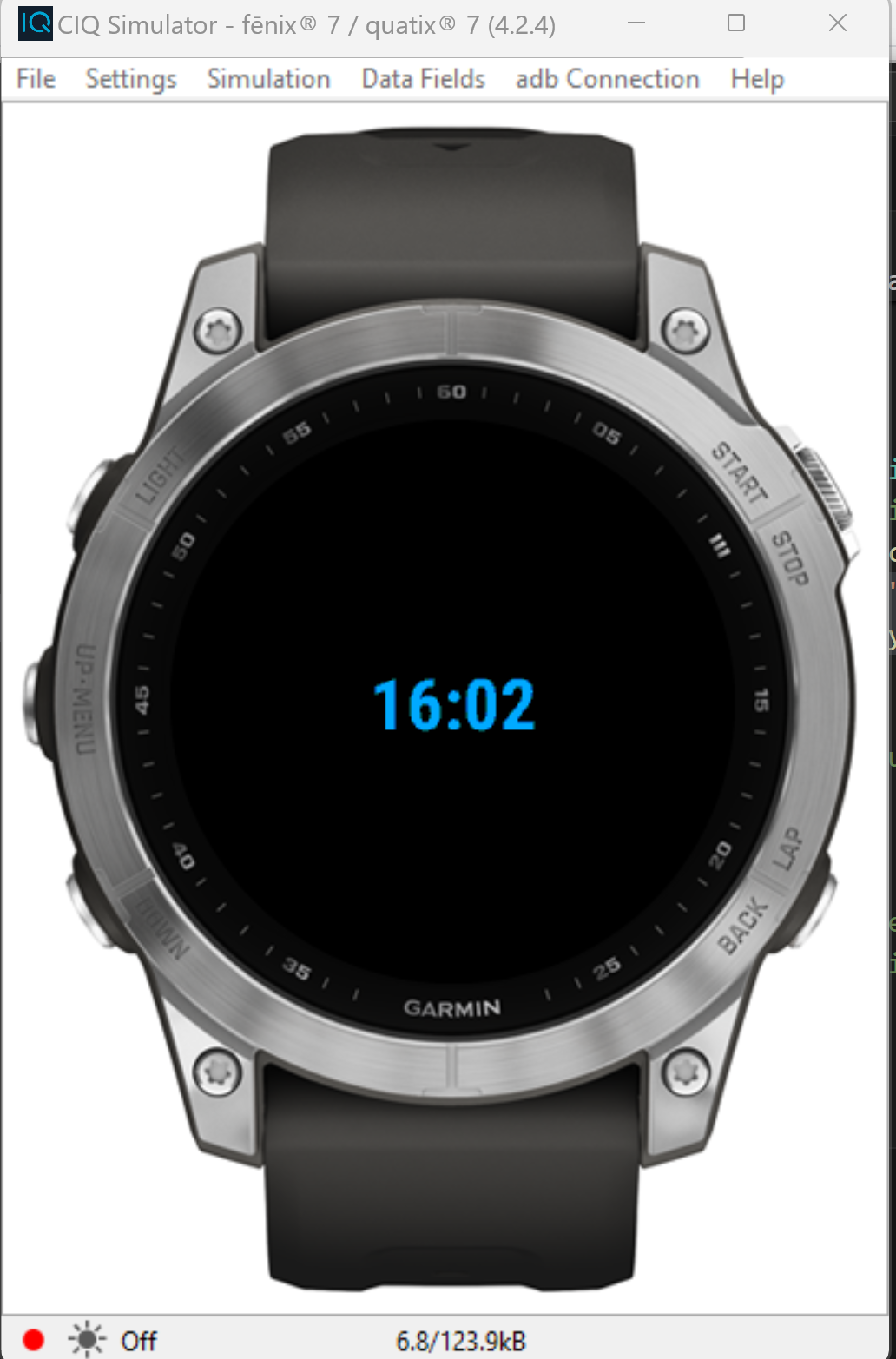

最终效果如图

6.8/123.9kB代表WatchFace总可用内存123.9kB，已用6.8k。

准备背景图片

首先准备一批要显示的图片。由于俺的手表fenix 7分辨率是260x260，要把图片进行截取和缩放。不要在程序里处理缩放，能提前处理好的尽量不让手表来做。

把图片放到drawables目录，并编辑drawables.xml

<drawables>
    <bitmap id="LauncherIcon" filename="launcher_icon.png" />
    <bitmap id="b1" filename="1.png" />
    <bitmap id="b2" filename="2.png" />
    <bitmap id="b3" filename="3.png" />
    <bitmap id="b4" filename="4.png" />
    <bitmap id="b5" filename="5.png" />
    <bitmap id="b6" filename="6.png" />
    <bitmap id="b7" filename="7.png" />
    <bitmap id="b8" filename="8.png" />
    <bitmap id="b9" filename="9.png" />
    <bitmap id="b10" filename="10.png" />
    <bitmap id="b11" filename="11.png" />
    <bitmap id="b12" filename="12.png" />
    <bitmap id="b13" filename="13.png" />
    <bitmap id="b14" filename="14.png" />
    <bitmap id="b15" filename="15.png" />
    <bitmap id="b16" filename="16.png" />
    <bitmap id="b17" filename="17.png" />
    <bitmap id="b18" filename="18.png" />
    <bitmap id="b19" filename="19.png" />
    <bitmap id="b20" filename="20.png" />
    <bitmap id="b21" filename="21.png" />
    <bitmap id="b22" filename="22.png" />
</drawables>

爷们准备了22张图片。

代码实现在WatchFaceView.mc文件中。

随机图片算法的选择

最开始选择最简单的实现方法，一行代码搞定

    private function get_ramdom_bitmap_res_id() {
        return bitmap_res_id[Math.rand() % bitmap_res_id.size()];
    }

bitmap_res_id存放的是图片资源数组，从数组中随机选择一张。这种方法的缺点在于太过随机，有时候可能运气爆表，连续随机了同一张图片，相反，另一些图片有可能很长时间得不到临幸。

最后换用了类似音乐播放器的shuffle随机方式

    private function get_ramdom_bitmap_res_id() {
        // shuffle
        if (bigmap_shuffle_res_id.size() == 0 ) {
            Math.srand(Time.now().value());
            for (var i = bitmap_res_id.size() - 1; i > 0; i--) {
                var j = Math.floor(Math.rand() * 1.0 / 2147483647 * (i + 1)).toNumber();

                if (i != j) {
                    var temp = bitmap_res_id[i];
                    bitmap_res_id[i] = bitmap_res_id[j];
                    bitmap_res_id[j] = temp;
                }
            }

            bigmap_shuffle_res_id.addAll(bitmap_res_id);
        }
        // get index 0 element and delete
        var bitmap_id = bigmap_shuffle_res_id[0];
        bigmap_shuffle_res_id.remove(bitmap_id);
        return bitmap_id;
    }

显示图像和文字

    private function drawRandomBitmap(dc as Dc) {
        var targetDc = null;
        if (offscreenBuffer != null) {
            dc.clearClip();
            //if we have an offscreen buffer that we are using to draw the background,
            //set the draw context of that buffer as our target.
            targetDc = offscreenBuffer.getDc();
        } else {
            targetDc = dc;
        }
        bg_bitmap = Application.loadResource(get_ramdom_bitmap_res_id());
        targetDc.drawBitmap(0, 0, bg_bitmap);

        dc.drawBitmap(0, 0, offscreenBuffer);
    }

onUpdate，系统每1秒钟调用一次，在这里实现显示和切换

    function onUpdate(dc as Dc) as Void {
        var clockTime = System.getClockTime();
        //每15分钟更新背景
        if (clockTime.min % 15 == 0 && clockTime.sec == 0) {
            drawRandomBitmap(dc);
        }

        // 如果退出睡眠（抬起手腕）
        if (exitSleep == true) {
            var timeString = Lang.format("$1$:$2$", [clockTime.hour, clockTime.min.format("%02d")]);
            var view = View.findDrawableById("TimeLabel") as Text;
            view.setText(timeString);

            // Call the parent onUpdate function to redraw the layout
            View.onUpdate(dc);
        }
        else {
            // 重新显示图像，直接使用buffer
            dc.drawBitmap(0, 0, offscreenBuffer);
        }
    }

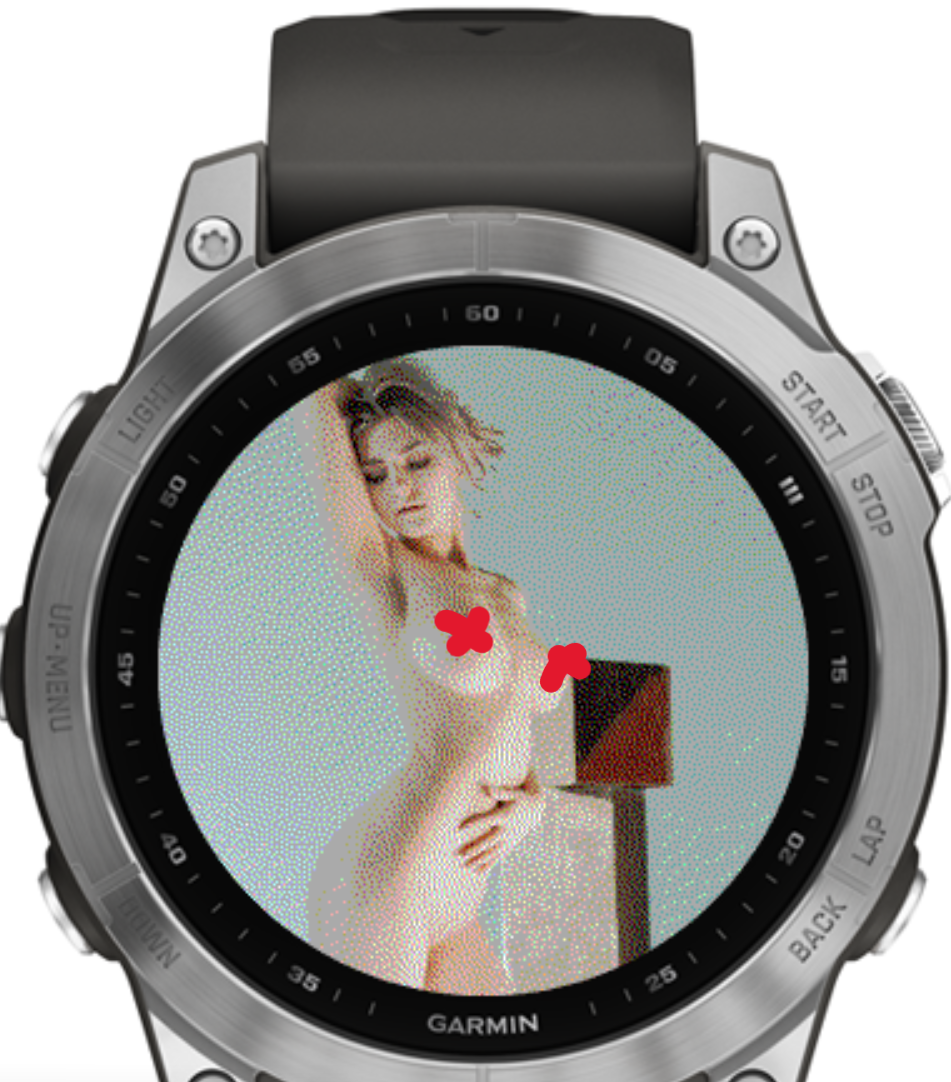

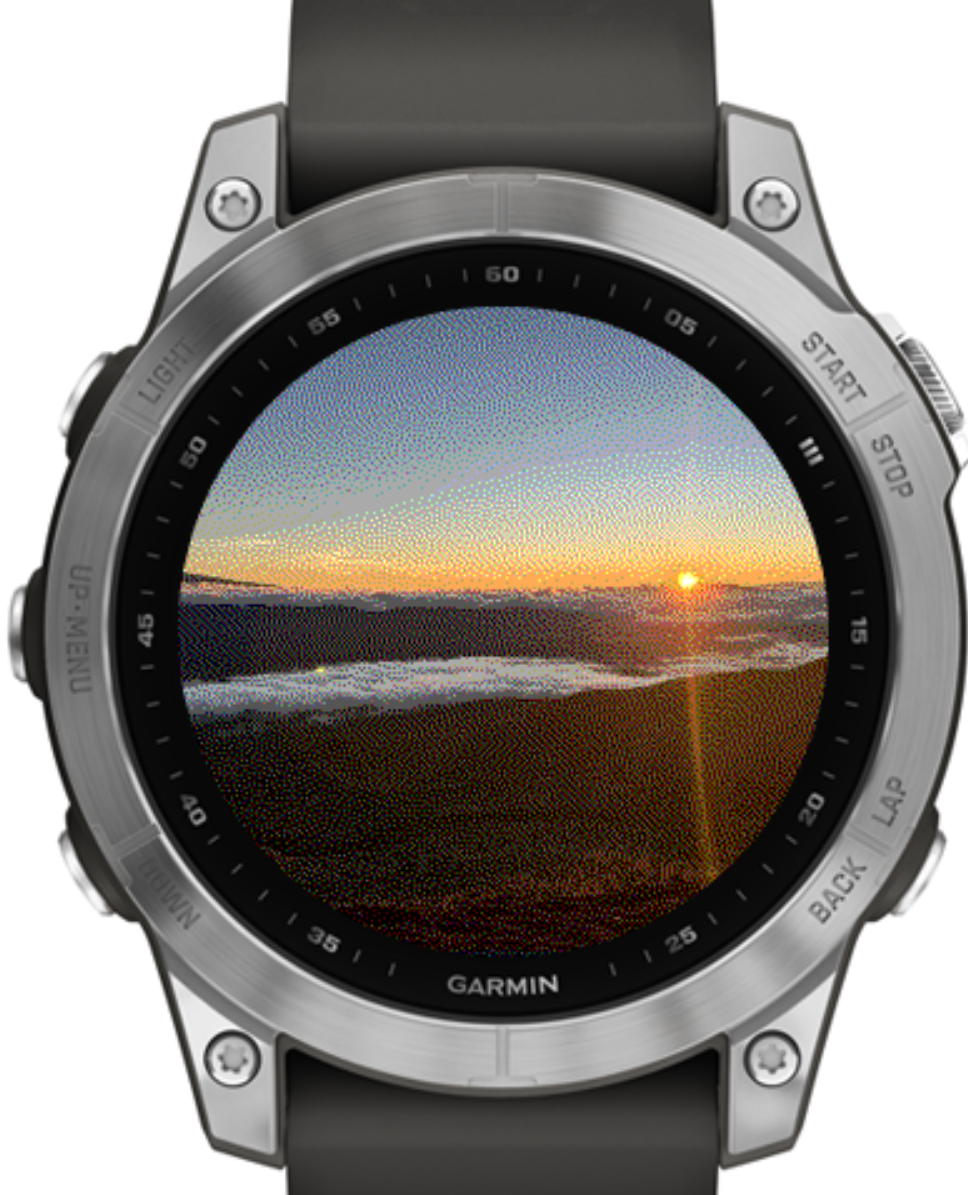

在模拟器上运行效果
